Structure de support photovoltaïque pour toit plat

Les systèmes de montage Duraklick sont légers, aérodynamiques et autoportants – spécialement conçus pour les installations photovoltaïques de grande surface sur toits plats.
Ils se distinguent par leur conception légère, aérodynamique et autoportante – sans aucun percement de la toiture.

Fabriqués en aluminium de haute qualité et en construction légère, ces systèmes sont idéaux pour les bâtiments industriels et commerciaux, ainsi que pour les toits plats de maisons individuelles et d’immeubles résidentiels.

Duraklick séduit par un montage rapide, simple et sécurisé.

Les rails de base extra-larges, d’une largeur de 230 mm, assurent une répartition homogène de la charge sur le toit. En cas d’exigences statiques, ils peuvent être lestés afin de s’adapter de manière optimale aux conditions locales.

DOCUMENTS

Vous trouverez plus d’informations sur les systèmes de montage pour toitures plates dans nos fiches produits :

SYSTÈMES DE MONTAGE

Duraklick ECO – Flachdach-Montagesystem

Duraklick ECO

Système de montage photovoltaïque économique pour toit plat, orientation sud

en savoir plus
Duraklick EW – Flachdach-Montagesystem

Duraklick EW

Système de montage pour toit plat, orientation est-ouest

en savoir plus
Duraklick GE – Flachdach-Montagesystem

Duraklick GE

Système de montage photovoltaïque surélevé pour toit plat, pour toits recouverts de gravier ou végétalisés. Pour une orientation sud et est-ouest.

en savoir plus
Duraklick GR – système de montage pour toit plat

Duraklick GR

Système de montage photovoltaïque pour toits plats orientés sud et est-ouest

en savoir plus
Duraklick SR – Flachdach-Montagesystem

Duraklick SR

Système de montage photovoltaïque aérodynamique pour toits plats, orientation sud

en savoir plus
Duraklick ECO 0° – Flachdach-Montagesystem

Duraklick ECO 0°

Système de montage photovoltaïque parallèle au toit

en savoir plus

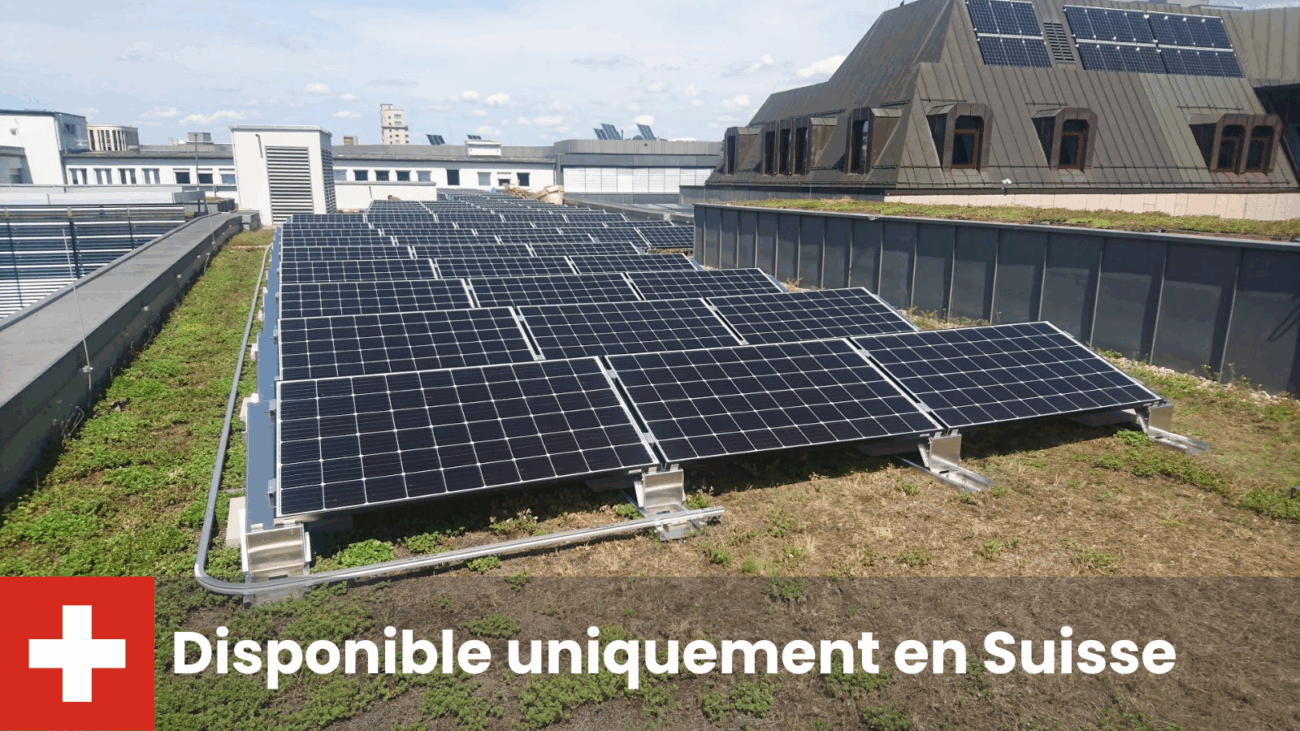

Disponible uniquement en Suisse

Duraklick GR 10°L / GR10°L 400 mm

Système de montage Duraklick pour toitures plates végétalisées

en savoir plus
Duraklick XL Flachdachsystem

Duraklick XL

Système de montage photovoltaïque pour toit plat, conçu pour des charges de neige et de vent extrêmes

en savoir plus

Outils pour l’installateur, le planificateur et l’architecte

Point d’ancrage individuel Duraklick (EAP) repliable

L’EAP se distingue par sa grande facilité d’utilisation, puisqu’il est ancré directement dans le rail de base, ce qui rend inutile l’installation d’un rail HSS séparé.
De plus, il répond à toutes les exigences relatives aux dispositifs d’ancrage de type A et E et est certifié par DEKRA selon les normes DIN EN 795:2012 type A & E ainsi que DIN CEN/TS 16415:2017, garantissant ainsi les plus hauts standards de sécurité.

Vos avantages en un coup d’œil :

  • Aucun ombrage : le mécanisme rabattable garantit que le rendement de votre installation photovoltaïque n’est pas affecté.
  • Idéal pour les installations photovoltaïques sur toiture plate de petite taille ou de forme complexe : parfaitement adapté aux configurations compactes.
  • Montage flexible : l’EAP peut être installé en périphérie ou à l’intérieur d’un champ PV, offrant une flexibilité maximale.
  • Homologué pour deux personnes simultanément : la sécurité et la conformité aux normes sont une priorité absolue.
  • Aucun percement de la toiture : réduction du risque de dommages à la structure du bâtiment.
  • Montage sur lest : le point d’ancrage individuel Duraklick est stable et sûr.
  • Intégration directe dans l’installation PV : une solution harmonieuse et efficace pour vos projets.
  • Maintenance simplifiée : tous les composants pertinents peuvent être contrôlés sans démontage.

Profitez de cette solution innovante et bénéficiez des nombreux avantages offerts par notre point d’ancrage individuel rabattable (EAP).

DOCUMENTS

Duraklick – HSS : notre système de sécurité pour les toits plats

La solution antichute efficace, flexible et économique pour les toits plats.

Avec le système de sécurité Duraklick HSS, nous proposons un dispositif de protection antichute efficace, flexible et économique pour les toits plats. Intégré au système de montage photovoltaïque, il rend superflue la pose de lignes de vie ou d’autres protections. Jusqu’à 4 personnes peuvent être protégées tout en conservant une grande liberté de mouvement. Le système est homologué dans toute l’Europe ainsi qu’en Suisse et peut être ajouté sans difficulté aux installations Duraklick existantes.

Système antichute HSS sur un toit plat photovoltaïque

DOCUMENTS

Demande d’offre

Pour que nous puissions vous préparer une offre ferme précise pour un système de montage, nous avons besoin des documents suivants :

  • Notre liste de contrôle, complétée avec toutes les données disponibles
  • Un plan avec les dimensions du toit (de préférence au format PDF ou DWG)
  • La fiche technique du module prévu
  • Des photos de l’objet et de son environnement, si disponibles

Après réception de ces documents, nous vous préparons, en 2 à 3 jours ouvrés, une offre ferme incluant un schéma de pose et une vue d’ensemble du projet. Nous vous remettons également, sans engagement, un premier calcul du lestage. Ce service est bien entendu gratuit. En cas de commande, vous recevez ensuite de notre part un calcul statique du système, contraignant pour votre projet.

Contact

Flagge der Europäischen Union

SOLTOP Energie GmbH

Flagge der Schweiz

SOLTOP Energie AG

Duraklick ECO 20° – Flachdachanlage in Stuttgart

Duraklick ECO 0° – Flachdachanlage

Duraklick ECO – Flachdachanlage

Duraklick GE – Flachdachanlage

Duraklick GE System

Photovoltaik-Flachdachanlage mit Duraklick

Influence de la position du soleil sur les modules PV

En été, le soleil est haut ; en hiver, il est bas. Plus ses rayons frappent le module perpendiculairement, plus le module produit. Une légère inclinaison vers le sud améliore l’angle d’incidence, surtout pendant la saison froide. En revanche, le soleil bas de l’hiver projette de longues ombres : c’est lui qui détermine l’espacement nécessaire entre les rangées.

Position du soleil et angle d’incidence sur un module PV en toiture plate Soleil de midi à Zurich : 66 degrés le 21 juin, 43 degrés en mars et septembre, 19 degrés le 21 décembre. Le module est incliné de 10 degrés vers le sud. En hiver, l’ombre mesure environ 2,9 fois la hauteur du bord du module. Normale au module Inclinaison 10° 21 juin Hauteur du soleil 66° Mars / sept. 43° 21 déc. 19° h Ombre en hiver ≈ 2,9 × h Nord Sud

Été (21 juin)

Hauteur du soleil 66°, angle d’incidence sur le module 14°.

Module incliné à 10° : 97 %
Module à plat (0°) : 91 %

Printemps / automne

Hauteur du soleil 43°, angle d’incidence sur le module 37°.

Module incliné à 10° : 80 %
Module à plat (0°) : 68 %

Hiver (21 décembre)

Hauteur du soleil 19°, angle d’incidence sur le module 61°. Ombres longues : tenir compte de l’espacement entre les rangées.

Module incliné à 10° : 48 %
Module à plat (0°) : 33 %
Pourcentages : part du rayonnement direct de midi reçue par mètre carré de module (100 % = soleil perpendiculaire au module). Calcul pour Zurich (47,4° N) et une orientation plein sud ; le rayonnement diffus n’est pas pris en compte. L’espacement exact entre les rangées dépend de l’inclinaison, de la hauteur des modules et du site.
